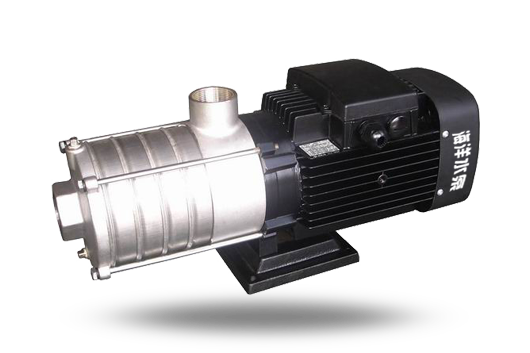

CHDF不銹鋼節段式臥式多級清水泵配臥式加長軸電機,軸向吸入,徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成,使得泵亦可適用于輕度腐蝕性的介質。產品采用優良的水力模型和先進的制造工藝,具有適用范圍廣,高效節能,質量可靠等特點。
應用范圍
CHDF不銹鋼節段式臥式多級清水泵適用于工業及生活用水。
●空調系統
●施肥、計量系統
●冷卻系統
●環境應用
●工業清洗
●供水或增壓系統
●水處理(水的凈化)
●生活用水
●水產養殖
●(其他)許多專門特定用途
運行條件
●液體溫度：常溫型：-15℃～+70℃ 熱水型：+70 ℃～+110℃
●環境溫度：+40℃
●運作壓力：10巴
●大進口壓力受運作壓力限制。
●輸送介質
●稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。
●泵可以輸送諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
●當輸送液體的密度或粘度大于水,如需要,必須配用大功率電機。
●泵是否適用于某一特定液體由多種因素決定,其中氯含量、PH值、溫度和溶劑、油的含量等。
結構示意圖
 |
序號 |
名稱 |
材料 |
AISI/ASTM |
序號 |
名稱 |
材料 |
AISI/ASTM |
1 |
進水體 |
不銹鋼 |
AISI304 |
8 |
機械密封 |
|||
2 |
堵頭 |
不銹鋼 |
AISI304 |
9 |
電機端蓋 |
鋁合金 |
||
3 |
軸承 |
碳化鎢 |
10 |
底座 |
鑄鐵 |
ASTM258 |
||
4 |
葉輪 |
不銹鋼 |
AISI304 |
11 |
拉桿 |
不銹鋼 |
AISI304 |
|
5 |
軸 |
不銹鋼 |
AISI304 |
12 |
導葉 |
不銹鋼 |
AISI304 |
|
6 |
出水導葉 |
不銹鋼 |
AISI304 |
13 |
支撐導葉 |
不銹鋼 |
AISI304 |
|
7 |
出水體 |
不銹鋼 |
AISI304 |
14 |
葉輪隔套 |
不銹鋼 |
AISI304 |
性能參數
型號 |
電機N(KW) |
流量Q(m3/h) |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
CHDF2-20 |
0.37 |
揚程 H (m) |
19 |
18 |
16 |
14 |
13 |
11 |
9 |
CHDF2-30 |
0.55 |
揚程 H (m) |
28 |
27 |
24 |
21 |
20 |
17 |
14 |
CHDF2-40 |
0.55 |
揚程 H (m) |
36 |
34 |
32 |
28 |
26 |
23 |
17 |
CHDF2-50 |
0.55 |
揚程 H (m) |
46 |
43 |
40 |
35 |
33 |
28 |
22 |
CHDF2-60 |
0.75 |
揚程 H (m) |
54 |
50 |
48 |
42 |
38 |
33 |
25 |
型號 |
電機N(KW) |
流量Q(m3/h) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
CHDF4-20 |
0.55 |
揚程 H (m) |
19 |
18 |
16 |
15 |
13 |
10 |
7 |
CHDF4-30 |
0.55 |
揚程 H (m) |
28 |
27 |
24 |
22 |
19 |
15 |
10 |
CHDF4-40 |
0.75 |
揚程 H (m) |
38 |
36 |
32 |
30 |
26 |
20 |
14 |
CHDF4-50 |
1.1 |
揚程 H (m) |
46 |
44 |
41 |
38 |
32 |
26 |
20 |
CHDF4-60 |
1.1 |
揚程 H (m) |
55 |
53 |
50 |
45 |
37 |
31 |
26 |
型號 |
電機N(KW) |
流量Q(m3/h) |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
CHDF8-10 |
0.75 |
揚程 H (m) |
9.5 |
9.3 |
9 |
8.5 |
7.5 |
6.5 |
5.5 |
CHDF8-20 |
0.75 |
揚程 H (m) |
19 |
18.5 |
18 |
17 |
15 |
13 |
11 |
CHDF8-30 |
1.1 |
揚程 H (m) |
29 |
28 |
27 |
25.5 |
22.5 |
20 |
17.5 |
CHDF8-40 |
1.5 |
揚程 H (m) |
39 |
38 |
36 |
34 |
30 |
26.5 |
22.5 |
CHDF8-50 |
2.2 |
揚程 H (m) |
49 |
47 |
45 |
42.5 |
38 |
33.5 |
28 |
型號 |
電機N(KW) |
流量Q(m3/h) |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
CHDF16-10 |
1.1 |
揚程 H (m) |
12 |
11.5 |
10.5 |
10 |
9 |
7.5 |
6.5 |
CHDF16-20 |
2.2 |
揚程 H (m) |
24 |
23 |
22 |
21 |
19 |
17 |
14.5 |
CHDF16-30 |
3 |
揚程 H (m) |
37 |
36 |
34 |
32 |
30 |
27 |
23 |
CHDF16-40 |
4 |
揚程 H (m) |
50.5 |
49 |
46 |
43 |
40.5 |
36 |
31.5 |
安裝尺寸
 |
||||||||
型號 |
電機 |
L1(mm) |
L2(mm) |
L3(mm) |
D(mm) |
H(mm) |
K(mm) |
重量(kg) |
CHDF2-20 |
單相 |
305 |
87 |
84 |
145 |
215/230 |
/96 |
15 |
CHDF2-30 |
單相 |
323 |
105 |
102 |
145 |
215/230 |
/96 |
15 |
CHDF2-40 |
單相 |
341 |
123 |
120 |
145 |
215/230 |
/96 |
15 |
CHDF2-50 |
單相 |
359 |
141 |
138 |
145 |
215/230 |
/96 |
15 |
CHDF2-60 |
單相 |
422 |
159 |
156 |
170 |
225/245 |
/100 |
17 |
 |
||||||||
型號 |
電機 |
L1(mm) |
L2(mm) |
L3(mm) |
D(mm) |
H(mm) |
K(mm) |
重量(kg) |
CHDF4-20 |
單相 |
329 |
105 |
102 |
145 |
215/230 |
/96 |
15 |
CHDF4-30 |
單相 |
356 |
132 |
129 |
145 |
215/230 |
/96 |
15 |
CHDF4-40 |
單相 |
416 |
162 |
156 |
170 |
225/245 |
/100 |
17 |
CHDF4-50 |
單相 |
455 |
188 |
183 |
170 |
225/245 |
/100 |
17 |
CHDF4-60 |
單相 |
482 |
213 |
210 |
170 |
225/245 |
/100 |
17 |
 |
||||||||
型號 |
電機 |
L1(mm) |
L2(mm) |
L3(mm) |
D(mm) |
H(mm) |
K(mm) |
重量(kg) |
CHDF8-10 |
單相 |
395 |
126 |
108 |
170 |
230/252 |
/100 |
20 |
CHDF8-20 |
單相 |
395 |
126 |
108 |
170 |
230/252 |
/100 |
20 |
CHDF8-30 |
單相 |
425 |
156 |
138 |
170 |
230/252 |
/100 |
25 |
CHDF8-40 |
單相 |
490 |
186 |
168 |
180 |
240/260 |
/100 |
28 |
CHDF8-50 |
單相 |
520 |
216 |
198 |
180 |
240/260 |
/100 |
30 |
 |
|||||||||||||||
型號 |
電機 |
L1 |
L2 |
L3 |
H |
D |
E |
N |
A |
M |
B |
j |
d |
k |
重量(kg) |
CHDF16-10 |
單相 |
423 |
151 |
126 |
230/265 |
180 |
227 |
117 |
130 |
108 |
160 |
138 |
9 |
/100 |
17.5 |
CHDF16-20 |
單相 |
455 |
151 |
126 |
240/270 |
180 |
228 |
118 |
130 |
108 |
160 |
138 |
9 |
/100 |
27 |
CHDF16-30 |
單相 |
561 |
196 |
171 |
270/ |
195 |
240 |
130 |
130 |
108 |
160 |
138 |
9 |
33 |
|
CHDF16-40 |
單相 |
621 |
339 |
216 |
270/ |
220 |
230 |
120 |
230 |
109 |
190 |
140 |
12 |
41 |
|
維修與保養
運行中的維護與保養
1、進水管路必須高度密封,不能漏水、漏氣。
2、禁止泵在汽蝕狀態下長期運行。
3、禁止泵在大流量運行時,電機超電流長期運行。
4、定時檢査泵運行中電機電流值,盡量使泵在設計工況范圍內運行;
5、泵在運行過程中應有專人看管,以免發生意外。
6、泵每運行500小時應對軸承迸行加油。
7、泵迸行長期運行后,由于機械磨損,使機組噪聲及振動增大時,應停車檢査,必要時可更換易損零件及軸承,機組大修期一般為一年。 機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨惰況下工作。
3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷裂損壞。
故障原因及排除方法
故障現象 |
可能產生的原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。 b、電機運行方向不對,電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體,泵腔內有空氣。 e、進口供水不足,吸程過高,底閥漏水。 f、管路阻力過大,泵選型不當。 |
a、檢查,去除阻塞物 b、調整電機方向,堅固電機接線 c、擰緊各密封面,排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e、停機檢查、調整(并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道,重新選泵。 |
2、水泵流量不足 |
a、先按1.原因檢查。 b、管道,泵,葉輪流道部分阻塞,水垢沉積,閥門開度不足 c、電壓偏低 d、葉輪磨損 |
a、先按1.排除 b、去除阻塞物重新調整閥門開度。 c、穩壓。 d、更換葉輪。 |
3、功率過大 |
a、超過額定流量使用 b、吸程過高 c、泵軸磨損 |
a、調節流量,關小出口閥門 b、降低 c、更換軸承 |
4、雜音振動 |
a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。 |
a、穩固管路 b、增加進口壓力、排氣 c、降低真空度 d、更換軸承 e、調整按4。 |
5、電機發熱 |
a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。 |
a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。 b、焊補或更換。 c、修整。 d、堅固。 |
