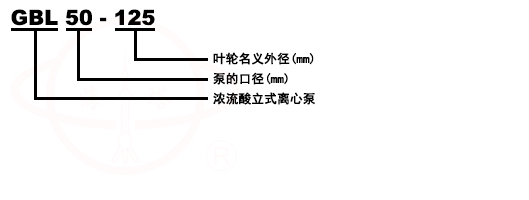

型號意義

產品簡介
GBL立式濃硫酸化工泵采用濃硫酸專用鑄鐵、碳鋼二種材料和水力模型進行優化設計而成。是理想的新一代化工泵。該泵軸封采用外裝式優質機械密封,動、靜環采用新型硬質合金或陶瓷制成,耐磨損、無泄漏、使用壽命長。

產品特點
1、GBL立式濃硫酸化工泵為立式結構,進出口口徑相同,且位于同一中心線上,可象閥門一樣安裝于管路之中,外型緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平穩,振動噪音很低。
3、該泵軸封采用外裝式優質機械密封,動、靜環采用新型硬質合金和陶瓷制成,耐磨損、無泄漏、使用壽命長。

選型依據
GBL立式濃硫酸化工泵專用鋼鐵大量應用于80～100%的硫酸,溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中,表面能產生保護性的硫酸鐵膜層。鑄鐵不適用于超過100%的發煙硫酸,可能是由于三氧化硫與鐵中所含的硅反應,使鑄鐵變脆。碳鋼不適用于100～102％的發煙硫酸,超過102%的酸則又適用,溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大,當酸濃度為47%左右時,腐蝕率達到高值。當酸濃度大于65%時,鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中,還是不使用鋼鐵,以用鉛或其它耐稀酸材料更為安全。
注：硫酸濃度：80%～98%
專用鑄鐵使用溫度：25℃～50℃
硫酸濃度：80%～98%
專用碳鋼使用溫度：25℃～60℃

產品用途
GBL立式濃硫酸化工泵泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業。

性能參數

安裝使用及注意事項及維護
1、安裝前應仔細檢查泵體流道內有無硬質物,以免運行時損壞葉輪和泵體
2、GBL立式濃硫酸化工泵的進、出口管路上要安裝調節閥,以控制泵在額定工況內運行
3、打開進口閥門,使液體充滿整個泵腔。
4、接通電源,當泵達到正常轉速后,再逐漸打開吐出管道上的閥門,并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作作。

啟動前準備
1、試驗電機轉向是否正確,從電機頂部入泵看為順時針旋轉,試驗時間要短,以免機械密封干磨損。
2、打開排氣閥使液體充滿整個泵體,待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使潤滑液進入機械密封端面。

啟動
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機,觀察泵運行是否正確。
4、調節出口閥開度以所需工況,如用戶在泵出口處裝有流量表或壓力表,應通過調節調節出口閥門開度使泵在參數表所列的額定點上運轉,如用戶在泵出口處裝有流量表或壓力表,應通過調節出口閥門開度,測量泵的電機電流,使電機在額定遇流內運行,否則將造成泵超負荷運行(即電流運行)至使電機燒壞。調正好的出口閥門開啟大小和管道工況有關。
5、檢查軸封泄漏情況,正常時機械密封泄漏應小于3滴/分。
